上海航天有線電廠分步式光伏無功補償改造

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-07-25 13:53:00【大中小】

上海航天有線電廠有限公司，簡稱"上有廠"。隸屬于中國航天科技集團公司第八研究院（上海航天技術研究院、上海航天局），是國有獨資科研生產型企業，前身是創立于1917年中美合資的"中國電氣股份有限公司"，是中國較早從事通訊器材和通信設備制造的企業，迄今己有近百年的歷史。

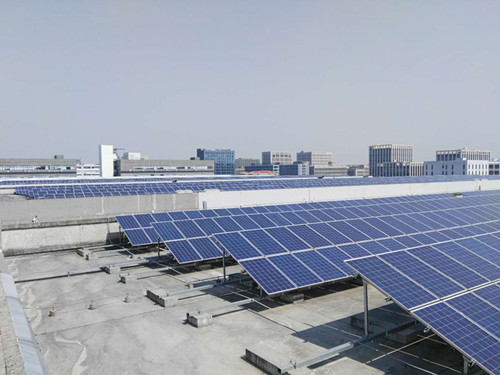

響應節能減排號召，該企業采屋頂分布式光伏，裝機容量為2Mva，采用“自發自用、余電上網”模式，并網系統采用0.4kv并網，分為四段低壓母線并網，在10kv/0.4kv系統的出線柜處并網，原系統裝備無功補償柜。于2015年5月驗收合格后并網。

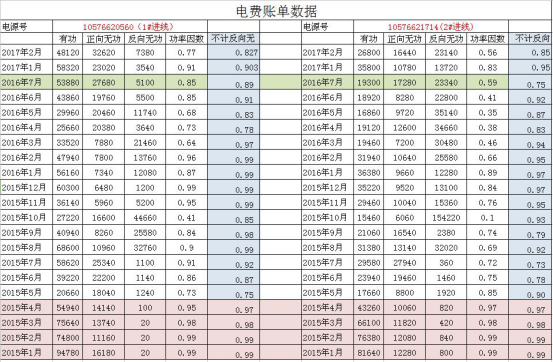

并網后發現，系統有功降低，電費減少，但是功率因數過低，出現了大金額的力調電費，根據供電局提供的電費單詳細，以及現場24h不間斷的測量，分析數據、整理數據得到了如下《電費統計表》：

從上表可得，系統出現大容量的反向無功，并且由于低壓側并網，導致傳統的無功補償控制器無法正常工作，因此也有很大的正向無功。供電局考核功率因數時，是結合正向有功、正反向無功來計算的，比如說：該系統月正向有功為P，正向無功為Q1，反向無功為Q2，即正反向無功和，則

Cosθ=P/S=P/（√（P²+（Q1+Q2）²））（式1）

…………功率因數計算式

因此，可知，當系統出現大量的光伏反向無功（Q2）倒灌，以及光伏發電向電網饋送，導致下網電量（這里指的就是正向有功P）減少，結合（式1），可得，分子減小，分母增大，cosθ必然減小，不符合供電局考核標準，出現力調電費。

因此，針對此現場，我公司技術人員現場做了大量的勘測、統計和記錄，制定了科學、有效的補償方案，對系統中的正向無功和反向無功進行針對性的消除，經過連續三個月的運行，計量點處未計量到反向無功倒灌，并且功率因數在0.95以上，甚至達到0.99，有效的解決了該企業無功補償罰款問題。

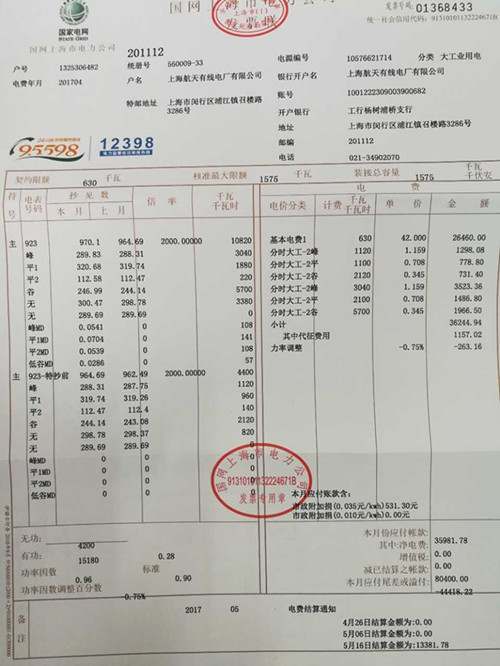

電費單說明

PRODUCT DETAIL

上有廠4月賬單1_副本
